DIAGRAMA UML |
|
El UML está compuesto por diversos elementos gráficos que se combinan
para conformar diagramas. Debido a que el UML es un lenguaje, cuenta con
reglas para combinar tales elementos.
La finalidad de los diagramas es presentar diversas perspectivas de un
sistema, a las cuales se les conoce como modelo. Recordemos que un
modelo es una representación simplificada de la realidad; el modelo UML
describe lo que supuestamente hará un sistema, pero no dice cómo
implementar dicho sistema.
A continuación se describirán los diagramas más comunes del UML y los
conceptos que representan:
• Diagrama de Clases
• Diagrama de Objetos
• Diagrama de Casos de Uso
• Diagrama de Estados
• Diagrama de Secuencias
• Diagrama de Actividades
• Diagrama de Colaboraciones
• Diagrama de Componentes
• Diagrama de Distribución
• Otras características
|
|

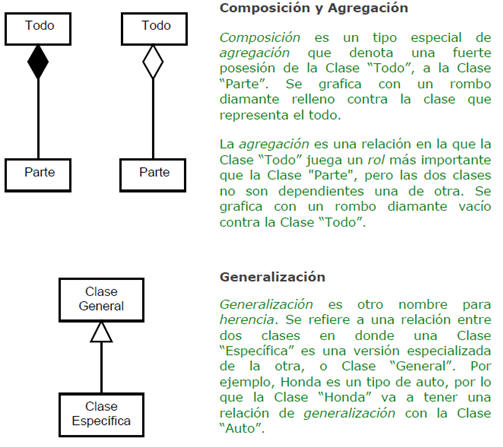

DIAGRAMA DE CLASES |
|
Los diagramas de clases describen la estructura estática de un sistema.
Las cosas que existen y que nos rodean se agrupan naturalmente en
categorías. Una clase es una categoría o grupo de cosas que tienen
atributos (propiedades) y acciones similares. Un ejemplo puede ser la
clase “Aviones” que tiene atributos como el “modelo de avión”, “la
cantidad de motores”, “la velocidad de crucero” y “la capacidad de carga
útil”. Entre las acciones de las cosas de esta clase se encuentran:
“acelerar”, “elevarse”, “girar”, “descender”, “desacelerar”.

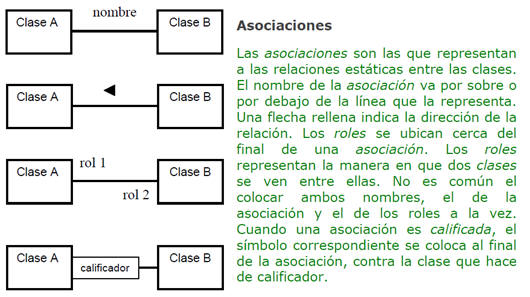

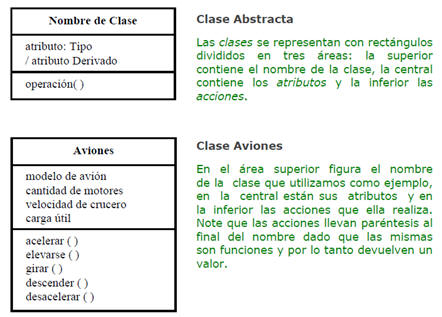

Un rectángulo es el símbolo que representa a la clase, y se divide en

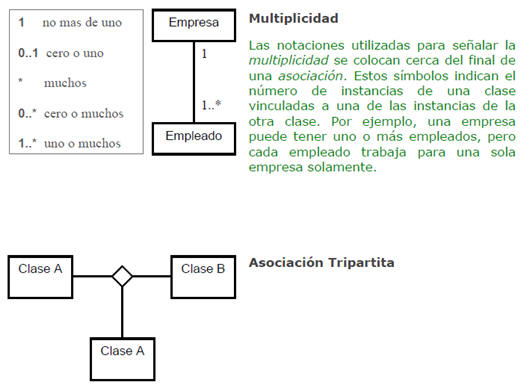

tres áreas. Un diagrama de clases está formado por varios rectángulos de
este tipo conectados por líneas que representan las asociaciones o
maneras en que las clases se relacionan entre si.
|
|

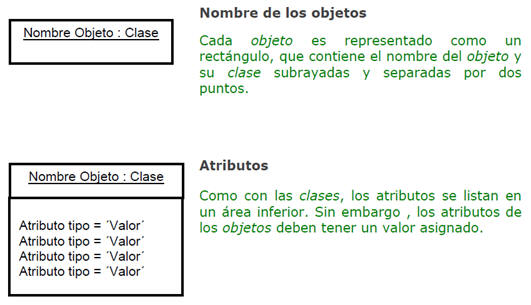

DIAGRAMA DE OBJETO |
|
Los Diagramas de Objetos están vinculados
con los Diagramas de Clases. Un objeto es una instancia de una clase,
por lo que un diagrama de objetos puede ser visto como una instancia de
un diagrama de clases. Los diagramas de objetos describen la estructura
estática de un sistema en un momento particular y son usados para probar
la precisión de los diagramas de clases.
|
|

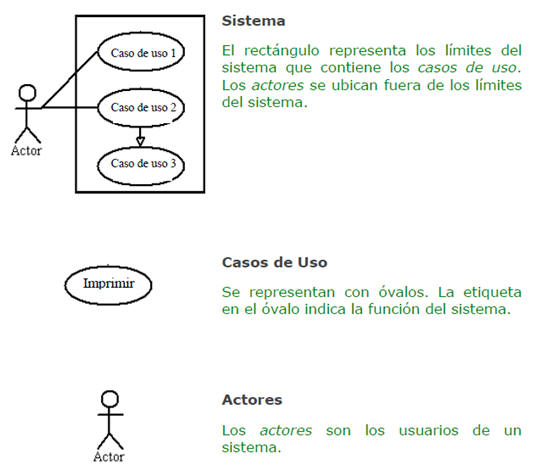

Diagrama de Casos de Uso |
|
Un caso de uso es una descripción de las
acciones de un sistema desde el punto de vista del usuario. Es una
herramienta valiosa dado que es una técnica de aciertos y errores para
obtener los requerimientos del sistema, justamente desde el punto de
vista del usuario.

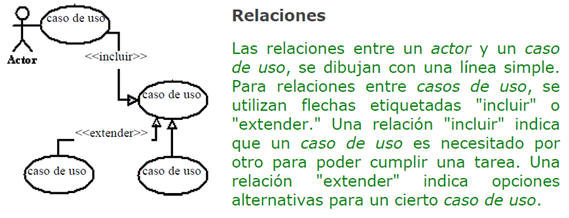

Los diagramas de caso de uso modelan la funcionalidad del sistema usando
actores y casos de uso. Los casos de uso son servicios o funciones
provistas por el sistema para sus usuarios
|
|

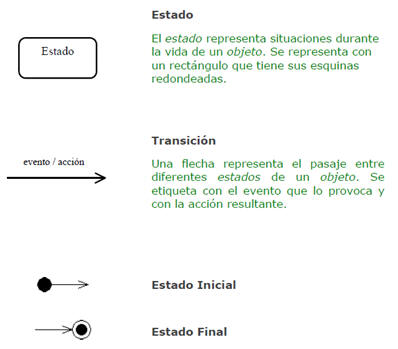

Diagrama de Estados |
|
En cualquier momento, un objeto se
encuentra en un estado particular, la luz está encendida o apagada, el
auto en movimiento o detenido, la persona leyendo o cantando, etc. El
diagrama de estados UML captura esa pequeña realidad.
|
|

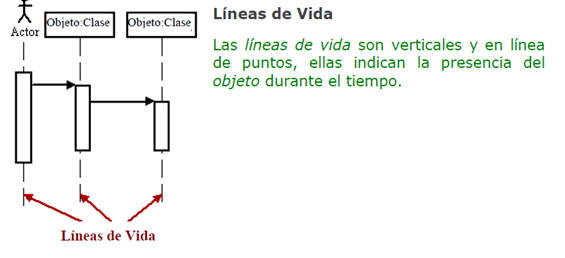

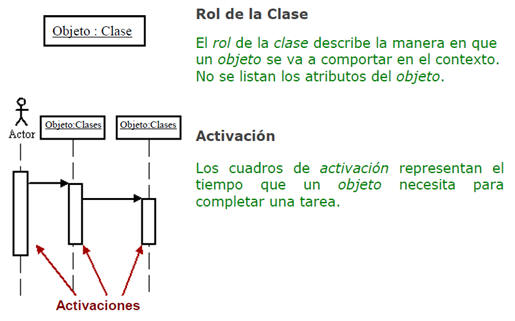

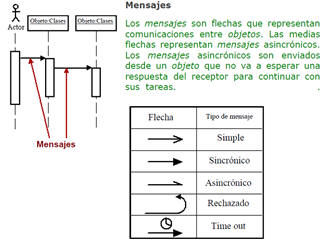

Diagrama de Secuencias
|
Los diagramas de clases y los de objetos representan información
estática. No obstante, en un sistema funcional, los objetos interactúan
entre sí, y tales interacciones suceden con el tiempo.
El diagrama de secuencias UML muestra
la mecánica de la interacción con base en tiempos.
|
|

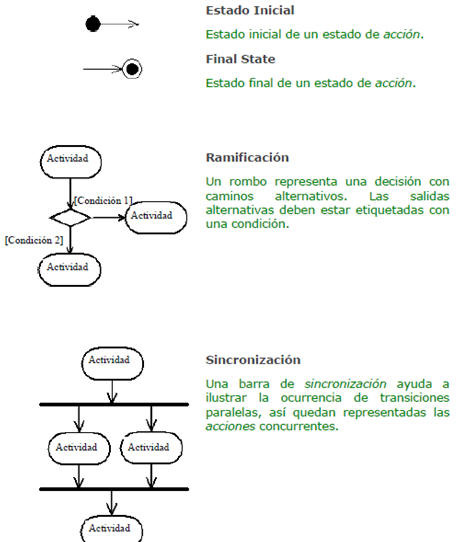

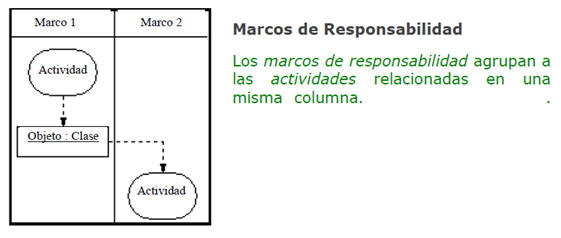

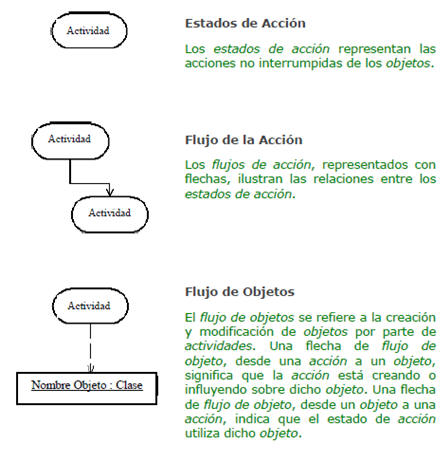

Diagrama de Actividades
|
|
Un diagrama de actividades ilustra la naturaleza dinámica de un sistema
mediante el modelado del flujo ocurrente de actividad en actividad. Una
actividad representa una operación en alguna clase del sistema y que
resulta en un cambio en el estado del sistema.
Típicamente, los diagramas de actividad
son utilizados para modelar el flujo de trabajo interno de una
operación.
|
|

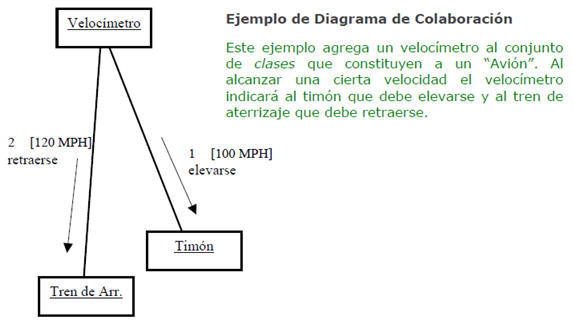

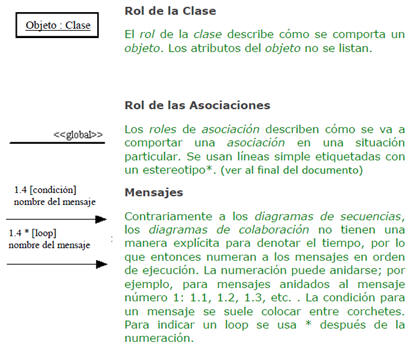

Diagrama de Colaboraciones |
|
El diagrama de colaboraciones describe las
interacciones entre los objetos en términos de mensajes secuenciados.
Los diagramas de colaboración representan
una combinación de información tomada de los diagramas de clases, de
secuencias y de casos de uso, describiendo el comportamiento, tanto de
la estructura estática, como de la estructura dinámica de un sistema.
|
|
Diagrama de Componentes
|
Un diagrama de componentes describe la
organización de los componentes físicos de un sistema.
|
|

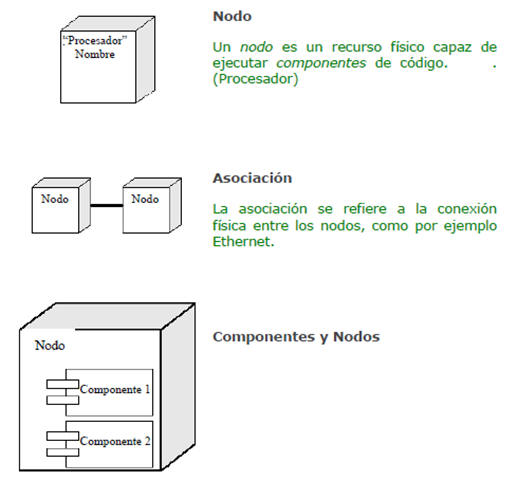

Diagrama de Distribución |
El diagrama de distribución UML muestra la
arquitectura física de un sistema informático. Puede representar a los
equipos y a los dispositivos, y también mostrar sus interconexiones y el
software que se encontrará en cada máquina.
|
|
Otras características |
|

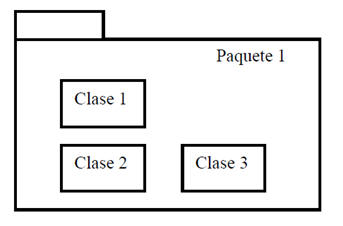

Paquetes
En algunas ocasiones se encontrará con la
necesidad de organizar los elementos de un diagrama en un grupo. Tal vez
quiera mostrar que ciertas clases o componentes son parte de un
subsistema en particular. Para ello, se pueden agrupar en un paquete,
que se representa por una carpeta tabular.
|
