Ejemplo Resuelto

Hacer un diagrama de flujo sirve para muchas cosas, aclara un poco mas los pasos que hay que seguir para resolver un problema. Hacer un DF (diagrama de flujo) no solo sirve para la programación sino para resolver cualquier situación ideal o de la vida cotidiana.

ahora para poder realizar un programa con una computadora es necesarios aprender a resolverlo primeramente en papel, luego simular el diagrama de flujo con el DFD y por ultimo pasarlo a codigo en un lenguaje de programación y verificar que funciones de acuerdo a las necesidades para la cual fue creado el programa.

A continuación se describen los elementos necesarios para resolver un problema mediante diagramas de flujo.

¿ QUE NECESITAMOS PARA PODER RESOLVER UN PROBLEMA ?

1. El programa DFD (Opcional) - Si no lo tiene presione Aquí para bajarlo.
2. Si bajo el DFD y no sabe utilizarlo puede mirar un video tutorial para aprender a usarlo presionando Aqui
3. Si no desea usar el DFD tenga papel en abundancia.
4. Lápiz y goma.

Calcular los promedios de X numero de alumnos, cada uno con 3 calificaciones, se debe mostrar por pantalla si esta aprobado o reprobado (si la calificación es igual o menor a 5 puntos esta reprobado)

• Hay que analizar que variables utilizaremos. Para este caso ocuparemos 5:

  *** VARIABLES

         Nota1, Nota2, Nota3 ,Suma, y Promedio.

• Los datos que debemos ingresar son:

   Nota1, Nota2 y Nota3

• Las operaciones que utilizaremos:

  Sumar las 3 calificaciones [Nota1, Nota2 y Nota3]
  Dividir la suma entre 3 para sacar el Promedio.

• Se verá si el promedio es mayor a 5, si lo es, mostrará "Aprobado" si no "Reprobado".

• También preguntaremos si se desea calcular el promedio de otro alumno.

• Y al final lo que imprimiremos será:

  Promedio.



Una vez realizado el análisis y resolución del problema en papel voy a realizar el DF siguiendo la secuencia que hice anteriormente:



Y preguntamos si se sacará otro promedio:




Ejemplo de manejo de vectores y matrices

38)   Un laboratorio medicinal comercializa dos tipos de analgésicos: Aspirina y Paracetamol, en presentaciones de 15 y 30 comprimidos. Por cada venta realizada se registra:

Código de Cliente , Tipo de analgésico,  Presentación, Cantidad de envases vendidos

Calcular e imprimir:

a) La cantidad de comprimidos de aspirina vendidos.

b) La cantidad vendida de cajas  de Paracetamol en envase de 15 comprimidos.

c) La cantidad de ventas de pastillas de Paracetamol.

d) La cantidad de dinero recaudada con la venta total de ambos medicamentos.

Nota: la caja se paracetamol cuesta $ 85  de 15 unidades y 150 la de 30 unidades. La caja de aspirinas cuesta 50 pesos la de 15 unidades y 90 la de 30 unidades.

Resolución:

1º me esquematizo el formato de la tabla que representara a la matriz que voy a utilizar en la resolución de mi problema.

            Tabla con el nombre de venta que estará representada por la matriz llamada ventas(100,6) . Se supone en este ejemplo que solo se almacenaran 100 ventas a modo de ejemplo

VENTAS

2º busco las variables que serán necesarias para la resolución del problema

   I, J, k,  Suma, Mayor, Cant_Asp, Cant_Caj_Paracetamol, Cant_vta_paracetamol,

3º Si voy a realizar una validación del numero o código del Cientec en una tabla que contiene los clientes debo tener una matiz con los clientes cargados. Esto se va a suponer que la tabla clientes ya esta cargada con 50 clientes para realizar el ejemplo.

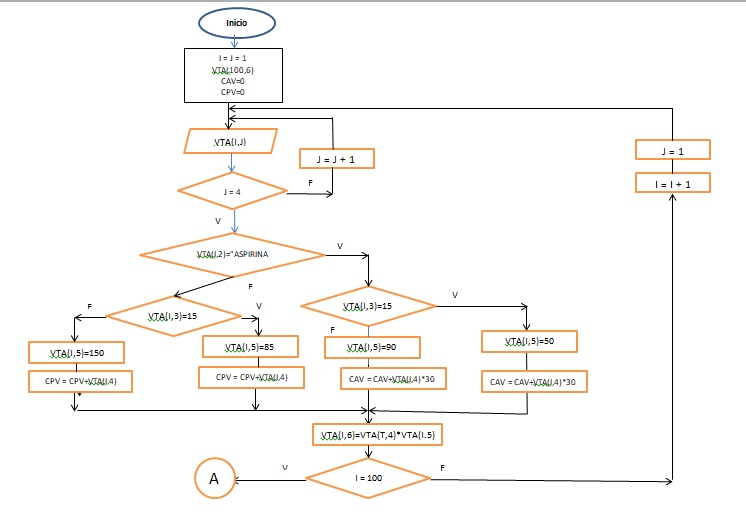

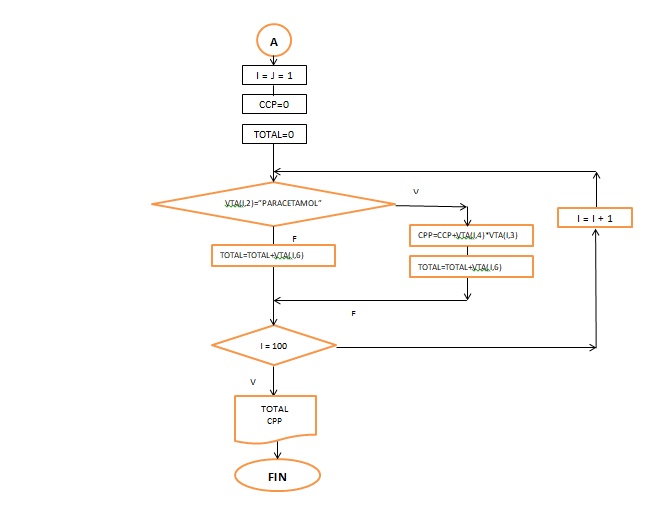

En la figura siguiente se muestra como se carga la matriz venta (VTA) y además se calculo el precio total de venta según sea el caso del tipo de medicamento y de la presentación.
