Dentro de la PC Existen distintos tipos de memória que son dispositivos de entrada y salida en su mayoria, pero também hay memórias de salida solamente.



Las memórias son circuitos integrados que tienen diferentes formas y capacidades dependiendo de la función que cumplan y el lugar donde se encuentren dentro del sistema de computo.



Las computadoras y todo dispositivo electrónico de la actualidad tiene memoria como elemento primordial para su funcionamiento para lo cual si no tienen memoria, o si esta se daña, automáticamente el dispositivo deja de funcionar.

DIFERENTES TIPOS DE MEMORIAS

ROM: (Read Only Memory o memoria de solo lectura) Se usan principalmente en microprogramación de sistemas. Los fabricantes las suelen emplear cuando producen componentes de forma masiva. Es una memoria solamente de lectura y es totalmente inalterable. Sin esta memoria la maquina no arrancaría.

 PROM: (Programmable Read Only Memory): este tipo de memoria se puede programar una única vez y luego ser leída infinitas veces. El proceso de escritura es eléctrico. Se puede grabar posteriormente a la fabricación del chip, a diferencia de las anteriores que se graba durante la fabricación y luego permaneces inalterables durante toda su vida útil.

Este tipo de memoria se puede ser programada utilizando un dispositivo especial  llamado programador PROM.

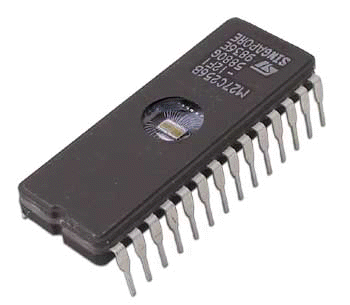

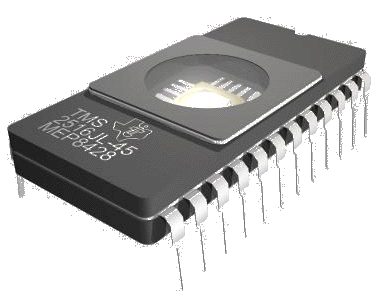

   EPROM (EPROM son las siglas de Erasable Programmable Read-Only Memory (ROM borrable programable)). Es un tipo de chip de memoria ROM inventado por el ingeniero Dov Frohman que retiene los datos cuando la fuente de energía se apaga. En otras palabras, es no volátil.

   Se programan mediante un dispositivo electrónico que proporciona voltajes superiores a los normalmente utilizados en los circuitos electrónicos. Las celdas que reciben carga se leen entonces como un 0. Una vez programada, una EPROM se puede borrar solamente mediante exposición a una fuerte luz ultravioleta. Las EPROMs se reconocen fácilmente por una ventana transparente en la parte alta del encapsulado, a través de la cual se puede ver el chip de silicio y que admite la luz ultravioleta durante el borrado.

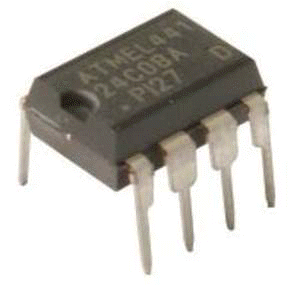

·   EEPROM son las siglas de electrically-erasable programmable read-only memory (ROM programable y borrable eléctricamente), en español o castellano se suele referir al hablar como E PROM y en inglés “E-Squared-PROM”. Es un tipo de memoria ROM que puede ser programado, borrado y reprogramado eléctricamente, a diferencia de la EPROM que ha de borrarse mediante rayos ultravioletas.

Aunque una EEPROM puede ser leída un número ilimitado de veces, sólo puede ser borrada y reprogramada entre 100.000 y 1.000.000 de veces. En otras ocasiones se integra dentro de chips como microcontroladores y DSPs para lograr una mayor rapidez. La memoria flash es una forma avanzada de EEPROM creadas por Dr. Fujio Masuoka mientras trabajaba para Toshiba en 1984 y fueron presentadas en la Reunión de Aparatos Electrónicos de la IEEE de 1984. Intel vio el potencial de la invención y en 1988 lanzo el primer chip comercial del tipo NOR.

·      MEMORIA FLASH: Está basada en las memorias EEPROM pero permite el borrado bloque a bloque y es más barata y densa.

La memoria flash es una forma evolucionada de la memoria EEPROM que permite que múltiples posiciones de memoria sean escritas o borradas en una misma operación de programación mediante impulsos eléctricos, frente a las anteriores que sólo permite escribir o borrar una única celda cada vez. Por ello, flash permite funcionar a velocidades muy superiores cuando los sistemas emplean lectura y escritura en diferentes puntos de esta memoria al mismo tiempo.

Concepto

• RAM (Random Access Memory). La memoria RAM es una memoria volátil que solo mantiene la información por pequeños periodos  de tiempo y siempre y cuando la computadora este alimentada y prendida, o sea que, la PC tiene que estar con corriente circulando para que alimente los circuitos. Cuando se apaga la computadora la memoria RAM se borra.



  La importancia de esta memoria es tan grande que si esta ausente la PC NO ARRANCA, Actúa como si estuviera muerta no hay sonido ni cursor en la pantalla ni luces que se enciendan o apaguen. Para que sirve: Almacena las instrucciones que debe ejecutar el micro en cada momento Este es el lugar físico donde debe trabajar el procesador cuando abrimos un programa sus instrucciones se copian automáticamente en la memoria, y cuando cerremos el programa todo se borrara ( volatizara ) También copia los trabajos que estamos haciendo en ese programa En la Ram se copian programas que coordinan el funcionamiento de la Pc: La primera parte de la Ram esta reservada para guardar las instrucciones de los dispositivos electrónicos. En este lugar no se puede guardar nada ya que lo utiliza el sistema para saber como manejar los dispositivos.







TIPOS DE MEMORIA RAM



• DRAM (Dynamic RAM)

• VRAM (Vídeo RAM)

• SRAM (Static RAM)

• FPM (Fast Page Mode)

• EDO (Extended Data Output)

• BEDO (Burst EDO)

• SDRAM (Synchronous DRAM)

• DDR SDRAM ó SDRAM II (Double Data Rate SDRAM)

• PB SRAM (Pipeline Burst SRAM)

• RAMBUS

• ENCAPSULADOS

• SIMM (Single In line Memory Module)

• DIMM (Dual In line Memory Module)

• DIP (Dual In line Package)

• Memoria Caché ó RAM Caché

• RAM Disk



MEMORIA RAM



Hay dos tipos básicos de RAM:



• DRAM (Dynamic RAM), RAM dinámica

• SRAM (Static RAM), RAM estática

• SDRAM (Static Dynamic RAM) estática y dinámica a la vez



Los dos tipos difieren en la tecnología que usan para almacenar los datos. La RAM dinámica necesita ser refrescada cientos de veces por segundo, mientras que la RAM estática no necesita ser refrescada tan frecuentemente, lo que la hace más rápida, pero también más cara que la RAM dinámica. Ambos tipos son volátiles, lo que significa que pueden perder su contenido cuando se desconecta la alimentación.



En el lenguaje común, el término RAM es sinónimo de memoria principal, la memoria disponible para programas. En contraste, ROM (Read Only Memory) se refiere a la memoria especial generalmente usada para almacenar programas que realizan tareas de arranque de la máquina y de diagnósticos. La mayoría de los computadores personales tienen una pequeña cantidad de ROM (algunos Kbytes). De hecho, ambos tipos de memoria ( ROM y RAM )permiten acceso aleatorio. Sin embargo, para ser precisos, hay que referirse a la memoria RAM como memoria de lectura y escritura, y a la memoria ROM como memoria de solo lectura.



Se habla de RAM como memoria volátil, mientras que ROM es memoria no-volátil.



La mayoría de los computadores personales contienen una pequeña cantidad de ROM que almacena programas críticos tales como aquellos que permiten arrancar la máquina (BIOS CMOS). Además, las ROMs son usadas de forma generalizada en calculadoras y dispositivos periféricos tales como impresoras laser, cuyas 'fonts' estan almacenadas en ROMs.



Tipos de memoria RAM



• VRAM : Siglas de Vídeo RAM, una memoria de propósito especial usada por los adaptadores de vídeo. A diferencia de la convencional memoria RAM, la VRAMpuede ser accedida por dos diferentes dispositivos de forma simultánea. Esto permite que un monitor pueda acceder a la VRAM para las actualizaciones de la pantalla al mismo tiempo que un procesador gráfico suministra nuevos datos. VRAM permite mejores rendimientos gráficos aunque es más cara que la una RAM normal.

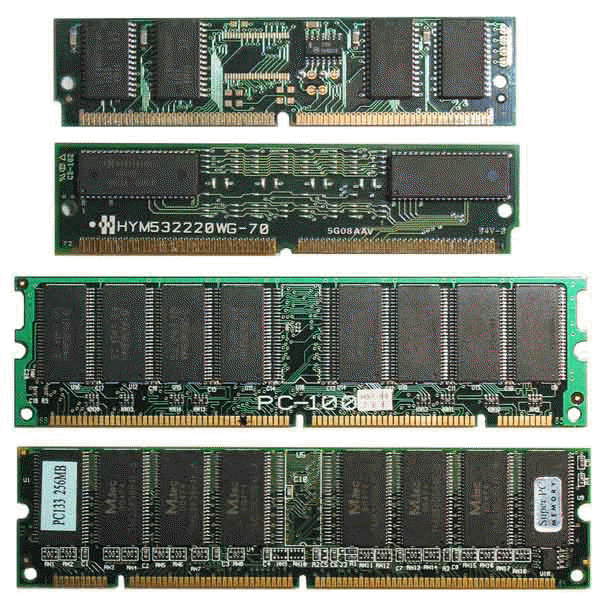

• SIMM :Siglas de Single In line Memory Module, un tipo de encapsulado consistente en una pequeña placa de circuito impreso que almacena chips de memoria, y que se inserta en un zócalo SIMM en la placa madre o en la placa de memoria. Los SIMMs son más fáciles de instalar que los antiguos chips de memoria individuales, y a diferencia de ellos son medidos en bytes en lugar de bits

  .

  El primer formato que se hizo popular en los computadores personales tenía 3.5" de largo y usaba un conector de 32 pins. Un formato más largo de 4.25", que usa 72 contactos y puede almacenar hasta 64 megabytes de RAM es actualmente el más frecuente.

  Un PC usa tanto memoria de nueve bits (ocho bits y un bit de paridad, en 9 chips de memoria RAM dinámica) como memoria de ocho bits sin paridad. En el primer caso los ocho primeros son para datos y el noveno es para el chequeo de paridad.



• DIMM : Siglas de Dual In line Memory Module, un tipo de encapsulado, consistente en una pequeña placa de circuito impreso que almacena chips de memoria, que se inserta en un zócalo DIMM en la placa madre y usa generalmente un conector de 168 contactos.



• DIP : Siglas de Dual In line Package, un tipo de encapsulado consistente en almacenar un chip de memoria en una caja rectangular con dos filas de pines de conexión en cada lado.



• RAM Disk :Se refiere a la RAM que ha sido configurada para simular un disco duro. Se puede acceder a los ficheros de un RAM disk de la misma forma en la que se acceden a los de un disco duro. Sin embargo, los RAM disk son aproximadamente miles de veces más rápidos que los discos duros, y son particularmente útiles para aplicaciones que precisan de frecuentes accesos a disco.

Dado que están constituidos por RAM normal. los RAM disk pierden su contenido una vez que la computadora es apagada. Para usar los RAM Disk se precisa copiar los ficheros desde un disco duro real al inicio de la sesión y copiarlos de nuevo al disco duro antes de apagar la máquina. Observe que en el caso de fallo de alimentación eléctrica, se perderán los datos que huviera en el RAM disk. El sistema operativo DOS permite convertir la memoria extendida en un RAM Disk por medio del comando VDISK, siglas de Virtual DISK, otro nombre de los RAM Disks.

• Memoria Caché ó RAM Caché :

Un caché es un sistema especial de almacenamiento de alta velocidad. Puede ser tanto un área reservada de la memoria principal como un dispositivo de almacenamiento de alta velocidad independiente. Hay dos tipos de caché frecuentemente usados en las computadoras personales: memoria caché y caché de disco. Una memoria caché, llamada tambien a veces almacenamiento caché ó RAM caché, es una parte de memoria RAM estática de alta velocidad (SRAM) más que la lenta y barata RAM dinámica (DRAM) usada como memoria principal. La memoria caché es efectiva dado que los programas acceden una y otra vez a los mismos datos o instrucciones. Guardando esta información en SRAM, la computadora evita acceder a la lenta DRAM.



Cuando un dato es encontrado en el caché, se dice que se ha producido un impacto (hit), siendo un caché juzgado por su tasa de impactos (hit rate). Los sistemas de memoria caché usan una tecnología conocida por caché inteligente en el cual el sistema puede reconocer cierto tipo de datos usados frecuentemente. Las estrategias para determinar qué información debe de ser puesta en el caché constituyen uno de los problemas más interesantes en la ciencia de las computadoras. Algunas memorias caché están construidas en la arquitectura de los microprocesadores. Por ejemplo, el procesadorPentium II tiene una caché L2 de 512 Kbytes.



El caché de disco trabaja sobre los mismos principios que la memoria caché, pero en lugar de usar SRAM de alta velocidad, usa la convencional memoria principal. Los datos más recientes del disco duro a los que se ha accedido (así como los sectores adyacentes) se almacenan en un buffer de memoria. Cuando el programa necesita acceder a datos del disco, lo primero que comprueba es la caché del disco para ver si los datos ya estan ahí. La caché de disco puede mejorar drásticamente el rendimiento de las aplicaciones, dado que acceder a un byte de datos en RAM puede ser miles de veces más rápido que acceder a un byte del disco duro.

• SRAM

Siglas de Static Random Access Memory, es un tipo de memoria que es más rápida y fiable que la más común DRAM (Dynamic RAM). El término estática viene derivado del hecho que necesita ser refrescada menos veces que la RAM dinámica.



Los chips de RAM estática tienen tiempos de acceso del orden de 10 a 30 nanosegundos, mientras que las RAM dinámicas están por encima de 30, y las memorias bipolares y ECL se encuentran por debajo de 10 nanosegundos.



Un bit de RAM estática se construye con un --- como circuito flip-flop que permite que la corriente fluya de un lado a otro basándose en cual de los dos transistores es activado. Las RAM estáticas no precisan de circuiteria de refresco como sucede con las RAMs dinámicas, pero precisan más espacio y usan mas energía. La SRAM, debido a su alta velocidad, es usada como memoria caché.

• DRAM

Siglas de Dynamic RAM, un tipo de memoria de gran capacidad pero que precisa ser constantemente refrescada (re-energizada) o perdería su contenido. Generalmente usa un transistor y un condensador para representar un bit Los condensadores debe de ser energizados cientos de veces por segundo para mantener las cargas. A diferencia de los chips firmware (ROMs, PROMs, etc.) las dos principales variaciones de RAM (dinámica y estática) pierden su contenido cuando se desconectan de la alimentación. Contrasta con la RAM estática.



Algunas veces en los anuncios de memorias, la RAM dinámica se indica erróneamente como un tipo de encapsulado; por ejemplo "se venden DRAMs, SIMMs y SIPs", cuando deberia decirse "DIPs, SIMMs y SIPs" los tres tipos de encapsulado típicos para almacenar chips de RAM dinámica.



Tambien algunas veces el término RAM (Random Access Memory) es utilizado para referirse a la DRAM y distinguirla de la RAM estática (SRAM) que es más rápida y más estable que la RAM dinámica, pero que requiere más energía y es más cara

• SDRAM

Siglas de Synchronous DRAM, DRAM síncrona, un tipo de memoria RAM dinámica que es casi un 20% más rápida que la RAM EDO. SDRAM entrelaza dos o más matrices de memoria interna de tal forma que mientras que se está accediendo a una matriz, la siguiente se está preparando para el acceso. SDRAM-II es tecnología SDRAM más rápida esperada para 1998.



También conocido como DDR DRAM o DDR SDRAM (Double Data Rate DRAM o SDRAM), permite leer y escribir datos a dos veces la velocidad bús.

• FPM

Siglas de Fast Page Mode, memoria en modo paginado, el diseño más comun de chips de RAM dinámica. El acceso a los bits de memoria se realiza por medio de coordenadas, fila y columna. Antes del modo paginado, era leido pulsando la fila y la columna de las líneas seleccionadas. Con el modo pagina, la fila se selecciona solo una vez para todas las columnas (bits) dentro de la fila, dando como resultado un rápido acceso. La memoria en modo paginado tambien es llamada memoria de modo Fast Page o memoria FPM, FPM RAM, FPM DRAM. El término "fast" fué añadido cuando los más nuevos chips empezaron a correr a 100 nanoseconds e incluso más.



• EDO

Siglas de Extended Data Output, un tipo de chip de RAM dinámica que mejora el rendimiento del modo de memoria Fast Page alrededor de un 10%. Al ser un subconjunto de Fast Page, puede ser substituida por chips de modo Fast Page.



Sin embargo, si el controlador de memoria no está diseñado para los más rápidos chips EDO, el rendimiento será el mismo que en el modo Fast Page.





EDO elimina los estados de espera manteniendo activo el buffer de salida hasta que comienza el próximo ciclo.

BEDO (Burst EDO) es un tipo más rápido de EDO que mejora la velocidad usando un contador de dirección para las siguientes direcciones y un estado'pipeline' que solapa las operaciones.

• PB SRAM

Siglas de Pipeline Burst SRAM. Se llama 'pipeline' a una categoría de técnicas que proporcionan un proceso simultáneo, o en paralelo dentro de la computadora, y se refiere a las operaciones de solapamiento moviendo datos o instrucciones en una 'tuberia' conceptual con todas las fases del 'pipe' procesando simultáneamente. Por ejemplo, mientras una instrucción se está ejecutándo, la computadora está decodificando la siguiente instrucción. Enprocesadores vectoriales, pueden procesarse simultáneamente varios pasos de operaciones de coma flotante



La PB SRAM trabaja de esta forma y se mueve en velocidades de entre 4 y 8 nanosegundos.

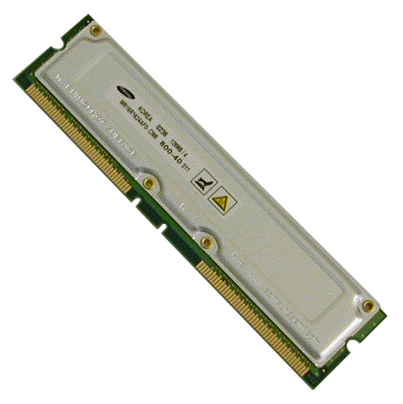

• RDRAM. Es una memoria muy costosa y de compleja fabricación y la utilizan procesador Pentim IV para arriba corre a velocidades de 800 Mhz sus módulos se denominan Rimm de 141 pines y con un ancho de 16 bits, para llenar un banco de memoria de 64 bits hay que instalar 4 memorias, es posible que estas memoria sean retiradas del mercado por ser tan costosas.

MEMORIA CACHÉ o SRAM: La memoria caché trabaja igual que la memoria virtual, tenemos caché en el procesador, en los discos y en el mother y nos guarda direcciones de memoria.

Existen 3 tipos de memoria caché:

Cache L1: Esta dividido en dos bloques uno contiene las instrucciones y otro los datos y cuando se habla de su capacidad de almacenamiento se dice que es de 2×16 Kb. El cache L1 se encuentra dentro del interior del procesador y funciona a la misma velocidad que el micro con capacidades que van desde 2×8 hasta 2×64Kb.

Cache L2 interno y externo: La primeras memoria caché estaban ubicadas en el mother luego se construyeron en el procesador, pero no dentro del dado del procesador por lo que es mas lento que el caché L1, mientras que el externo lo encontramos el mother. La computadoras que tienen las tres tecnologías de caché van a ser mas rápidas.

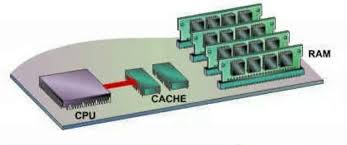

Cache L3: Algunos micro soportan un nivel de caché mas el L3 que esta localizado en el mother. EL AMD 6k-3 soporta este caché.

La memoria virtual es una técnica de gestión de la memoria que permite que el sistema operativo disponga, tanto para el software de usuario como para sí mismo, de mayor cantidad de memoria que esté disponible físicamente.



La mayoría de los ordenadores tienen cuatro tipos de memoria:

1. registros en la CPU,

2. la memoria caché (tanto dentro como fuera del CPU),

3. la memoria RAM

4. el disco duro. En ese orden,

Todas van de menor capacidad y mayor velocidad a mayor capacidad y menor velocidad.



Muchas aplicaciones requieren acceso a más información (código y datos) que la que se puede mantener en memoria física. Esto es así sobre todo cuando el sistema operativo permite múltiples procesos y aplicaciones ejecutándose simultáneamente. Una solución al problema de necesitar mayor cantidad de memoria de la que se posee consiste en que las aplicaciones mantengan parte de su información en disco, moviéndola a la memoria principal cuando sea necesario. Hay varias formas de hacer esto.



La memoria virtual también simplifica la carga del programa para su ejecución, llamada reubicación, este procedimiento permite que el mismo programa se ejecute en cualquier posición de la memoria física.



Para acelerar el desempeño de este sistema, la mayoría de las Unidades Centrales de Proceso (CPU) incluyen una MMU en el mismo chip, y mantienen una tabla de las traducciones de direcciones virtuales a reales usadas recientemente, llamada Translation Lookaside Buffer (TLB). El uso de este buffer hace que no se requieran referencias de memoria adicionales, por lo que se ahorra tiempo al traducir.



En algunos procesadores, esto es realizado enteramente por el hardware. En otros, se necesita de la asistencia del sistema operativo: se levanta una excepción, y en ella el sistema operativo reemplaza una de las entradas del TLB con una entrada de la tabla de traducción, y la instrucción que hizo la referencia original a memoria es reejecutada.



El hardware que tiene soporte para memoria virtual, la mayoría de la veces también permite protección de memoria. La MMU puede tener la habilidad de variar su forma de operación de acuerdo al tipo de referencia a memoria (para leer, escribir, o ejecutar), así como el modo en que se encontraba el CPU en el momento de hacer la referencia a memoria. Esto permite al sistema operativo proteger su propio código y datos (como las tablas de traducción usadas para memoria virtual) de corromperse por una aplicación, y de proteger a las aplicaciones que podrían causar problemas entre sí.
